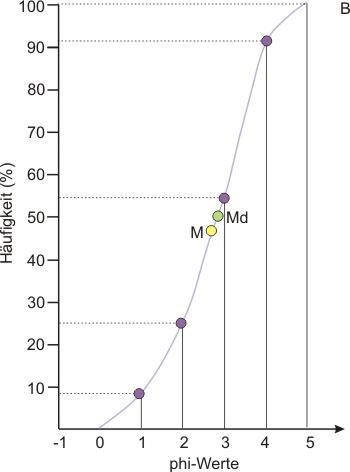

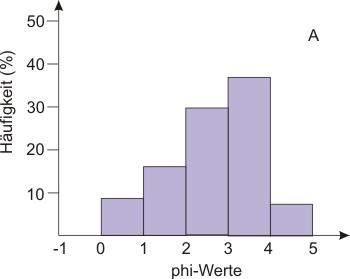

Beispiel einer graphischen Präsentation einer Korngrößen-Analyse (siehe untenstehende Tabelle). Sie basiert auf 800 Kornmessungen in einem Dünnschliff. A Histogramm, B Kumulative Häufigkeit. Ermittelt wurden ferner der mittlere Korndurchmesser, der hauptsächliche Korndurchmesser, die Sortierung und die Schiefe © PETROgraph

Korngröße - Darstellungen

Die Korngrößenverteilung einer Probe wird graphisch als Histogramm oder als kumulative Häufigkeitsverteilungskurve dargestellt. Dabei werden im Wesentlichen die ermittelten phi-Werte benutzt.

Klasse	Häufigkeit	Häufigkeit (%)	kumulative Häufigkeit (%)
4-5	60	7,5	100
3-4	300	37,5	92,5
2-3	240	30	55
1-2	130	16,25	25
0-1	70	8,75	8,75

Md	2,85
M	2,7
So	1,10 (schlechte Sortierung)
Sk	-0,21 (negative Schiefe)
